Cod: CKF-317

Pret: 81 Lei

Disponibilitate: In stoc

Cantitate:

Descriere

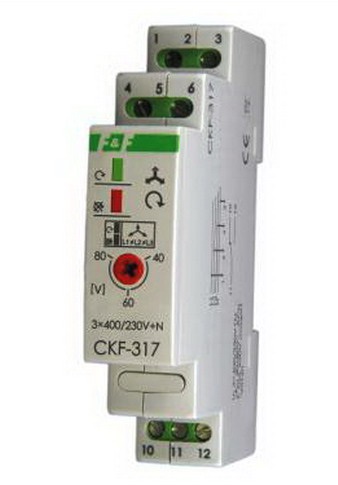

CKF-317 releu supraveghere faze, cu actionare la prag reglabil de asimetrie tensiune

Scop
 Este proiectat sa monitorizeze secventa celor trei faze pentru a proteja motoarele electrice trifazate impotriva caderii de tensiune in cel putin o faza sau a asimetriei tensiunii intre faze, care ar putea deteriora motorul, cu protectia suplimentara a directiei de rotatie a motorului in caz de schimbare de faza inainte de monitorizare.

Functionare

Problemele de tensiune in orice faza sau asimetria tensiunii intre faze ce depasesc pragul setat de actionare cauzeaza comutarea OFF a motorului. Comutarea OFF a motorului apare dupa o intarziere de 4 sec, care previne comutarea OFF cauzata de caderea de tensiune instantanee. Comutarea ON a motorului apare automat atunci cand tensiunea creste cu 5V ~ peste tensiunea de activare . La aparitia acestor asimetrii, releul nu da posibilitatea motorului sa se puna in miscare. In cazul schimbarii secventei fazelor, inainte de monitorizare, care cauzeaza schimbarea directiei de rotatie (fata de cum era setat) , este oprita pornirea motorului. Reconectarea este posibila dupa restabilirea secventei corecte intre faze.

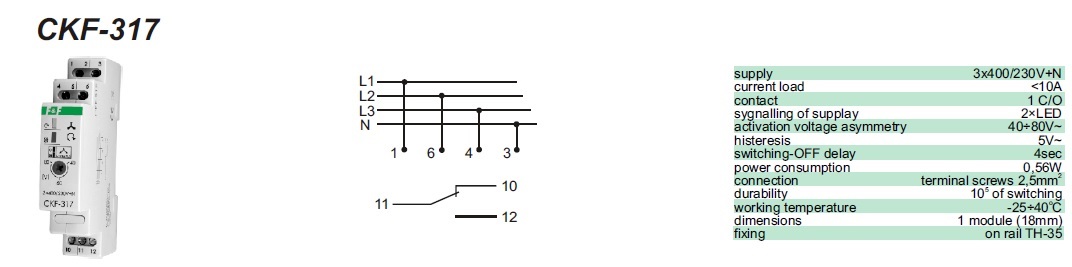

Date tehnice
Tensiune alimentare:  3x400/230V+N

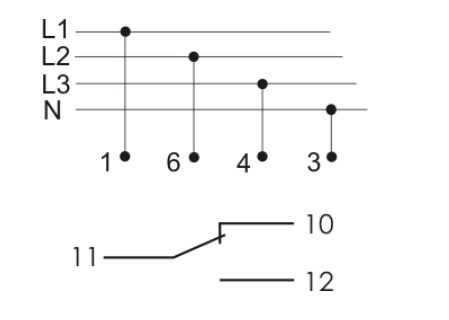

Contact: 1 C/O
Curent maxim de sarcina: <10A
Semnalizarea tensiunii/ a secventei corecte intre faze: LED-ul verde
Semnalizare secventei necorespunzatoare intre faze: LED-ul rosu
Tensiunea asimetrica de activare: 40/80V~
Histerezis 5V~
Intirziere comutare OFF: 4sec
Putere consumata: 0.56W
Temperatura functionare: -25/40C
Dimensiuni: 1 modul (18mm)

Surub conexiune terminale: 2,5mm2

Fixare: pe rail TH-35

ATENTIE: Imaginile produselor au numai titlu indicativ si pot diferi de imaginea reala a produselor. Acest lucru nu schimba caracteristicile lor de baza.
