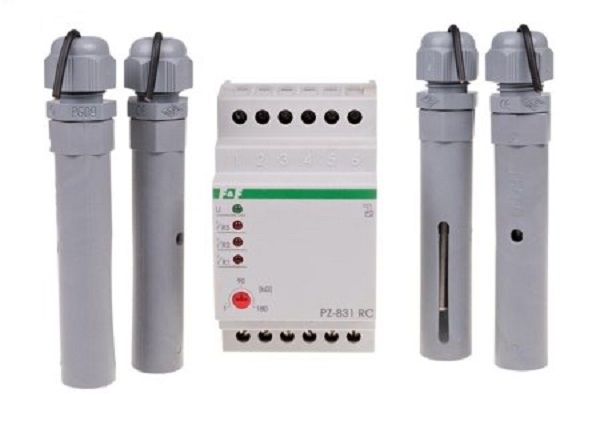

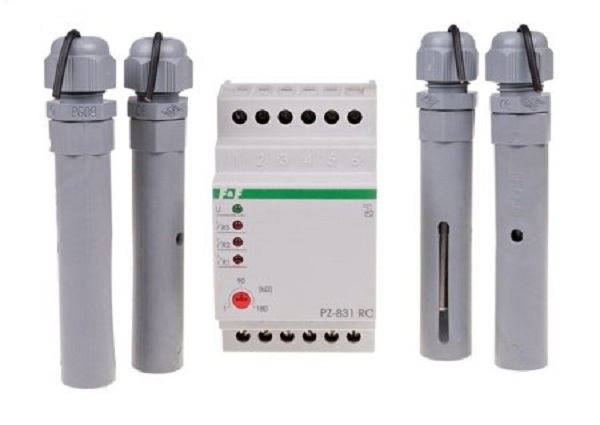

Releu plus 4 sonde PZ-831RC

Descriere

Releul de control al nivelului de lichid este proiectat pentru a detecta prezenta lichidelor conductive ajunse la nivelurile senzorilor.

Functionare

In stare uscata (toate sondele deschise), toate contacteele sunt, de asemenea, deschise. Daca sonda de baza COM si sonda nivelului urmator sunt inchise datorita prezentei lichidului, contactul pentru sonda data se va inchide, de exemplu, odata ce prima sonda de nivel R1 (sonda de baza COM si sonda nivelul R1 conectate) este scufundata, se va inchide contactul 11-12. Aceeasi procedura se aplica pentru sondele de nivel R2 si R3. Pe de alta parte, odata ce lichidul scade sub nivelul sondei (sonda COM si sonda nivelului deconectate), contactul pentru sonda data va fi deschis, de asemenea.

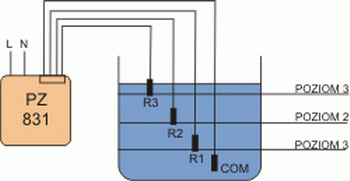

Modul de conectare a sondei.

Electrodul sondei este conectat prin intermediul unui cablu cu diametrul de pana la 1 mm si lungimea maxima de 100 m.

Atentie!
Iesirile 4-5-6 sunt separate galvanic.
Date tehnice

Tensiune alimentare:230V AC
Curent maxim de sarcina: 3x[<16A]
Contact: 3x1N/O
Sensibilitate  1-180kΩ
Indicator tensiune alimentare:LED verde
Intirziere comutare contact: <2sec
Indicator mod lucru: 3 x LED rosu
Putere consumata:  1,1W
Conectare:  surub terminale 2,5mm²
Dimensiuni: 3 module (52,5mm)
Fixare: rail TH-35
Sonda lichid: electrod din otel rezistent la acid , incasetat in plastic cu garnitura de etansare.

Dimensiunea senzor/lungime cablu : Ø15, l=9,5cm
Tensiune senzor <6V~
Curent senzor <0,13mA

Sondele sint incluse.
